夾模器

TC系列

特色介紹

  • 利用油壓驅動活塞直接夾緊
  • 夾緊行程大,使用範圍廣泛
  • 安裝簡易,操作便利
  • 裝於T型溝內,可依模具尺寸調整位置
  • 附鎖緊螺絲,可固定位置
  • 最高操作溫度70°C
型錄下載

產品應用

裝配於沖床或射出機之T型溝內,用以夾緊模具。適用於使用空間受限之場合。



型號 (TC-xxM)

TC xx M
油壓夾模器 能力 無記號:標準型 ► 適用於沖床
           M:附把手 ► 適用於射出機

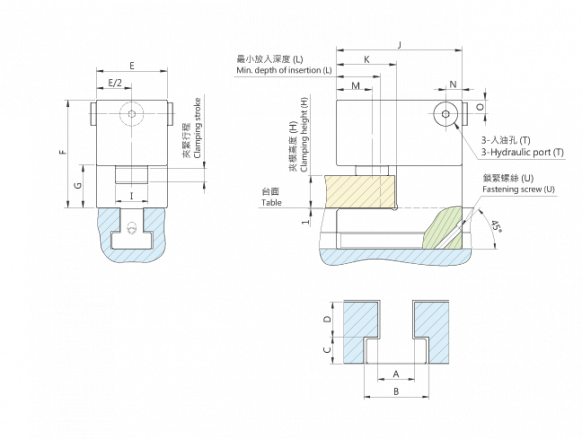

功能說明

項目 單位 TC-01 TC-02 TC-03 TC-04 TC-06 TC-10 TC-16 TC-25
夾緊力量(250kg/cm2) (tf) 1 1.5 2.4 4 6 10 16 25
需求油量 (cm3) 5.4 7.4 12.2 26.6 39.4 65.1 155.9 228.5
重量 (kg) 1.6 2.6 3.8 5.4 8.4 16.8 30 52
夾緊行程 (mm) 8 12 16
Max. H (mm) 35 40 40 45 55 60 70 75
Min. H (mm) 20 25 25 25 35 40 45 50
E (mm) 43 50 58 65 80 100 136 160
F (mm) G+43 G+49 G+55 G+60 G+65 G+82.5 G+98 G+105
G (mm) H+9 H+13 H+17
I (mm) Ø16 Ø18 Ø24 Ø30 Ø37.5 Ø50 Ø62 Ø80
J (mm) 75 91 103 115 130 165 220 255
K (mm) 33 43 48 55 65 83 114 135
L (mm) 27 30 35 40 48 60 80 100
M (mm) 21.5 25 28 32.5 40 49 68 80
N (mm) 13 16 18 15 14 21 52 58.5
O (mm) 10.5 12 13 13 14 20 18.5 21
T (inch) Rc 1/8 Rc 1/4
U (mm) M5 M8 M10 M12 M16



注意事項

  • 可依客戶需求訂製特殊夾模高度
  • 訂購時須告知T型溝尺寸(A, B, C, D)及模具高度

相關配件

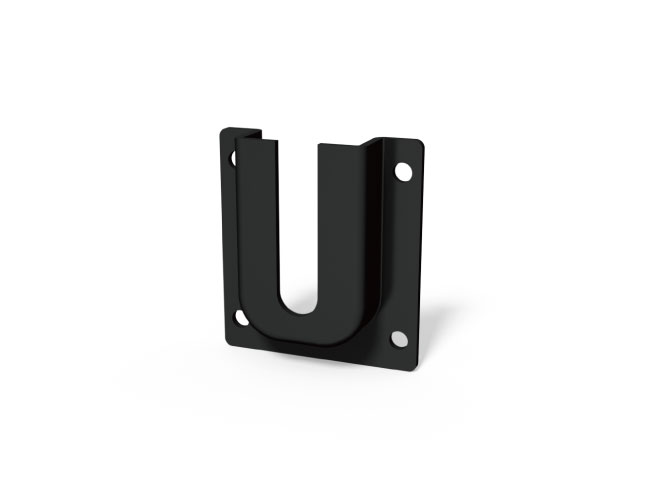

支架

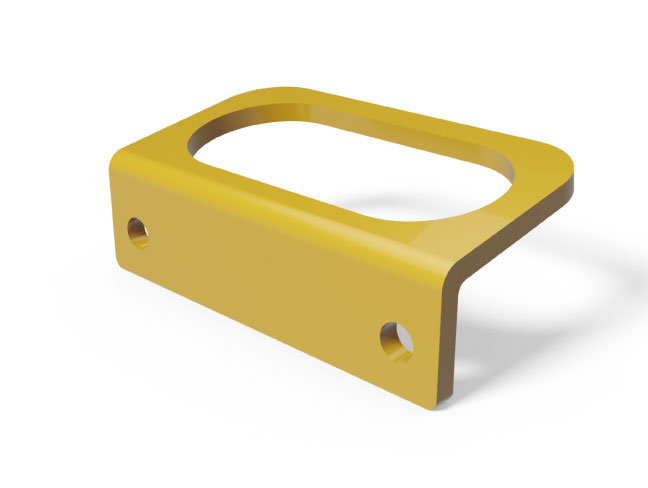

把手
