伺服電動壓床

Q21

特色介紹

  • 全閉環迴路伺服控制,位置及速度自動補正
  • 直上直下結構能夠快速和彈性地進行行程與滑塊調整
  • 四柱形結構,結構剛性及穩定性高,減少沖壓時之變形量
  • 直接驅動結構,無皮帶、齒輪
  • 簡單和直覺的的對話式觸控螢幕,多樣化功能,使用操作便利

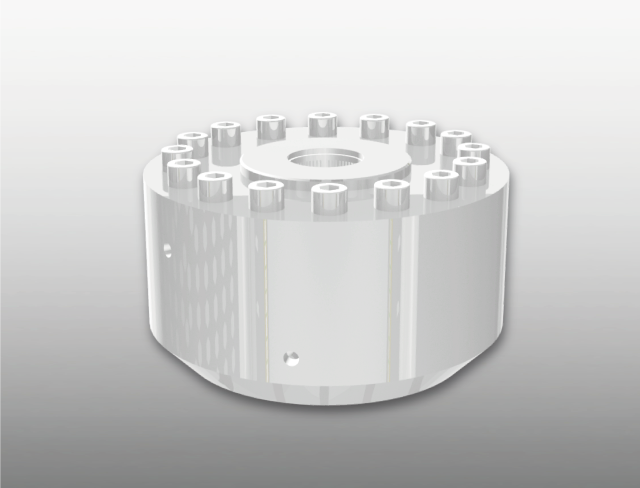

  • 可結合荷重元監控壓配過程及資料處理器分析資料數據

規格

項目 單位 規格
工作能力 kN 210
沖頭行程 mm 300
重複精度a mm 0.005
沖頭最大速度 mm/s 35
沖頭最大加速度 mm/s2 50
  保持煞車 V/W 24/75
回饋系統 - 1. Position Measuring System
2. Absolute Rotary Encoder
驅動解析度 mm 0.001
操作溫度 °C 0 ~ +40
最大可承受上模重量 kg 100
重量 kg approx. 2800
額定供給電壓 - 3-L / N / PE / 400 V ± 10%
額定供給頻率 - AC with 50/60 Hz ± 5%
額定功率 kVA 36
額定輸入電流 A 51
螺桿壽命b - approx. 10 million cycles



注意事項

  • a. 配有位置量測系統
  • b. 實際使用壽命會因條件不同而減少,例如潤滑、磨損、髒汙

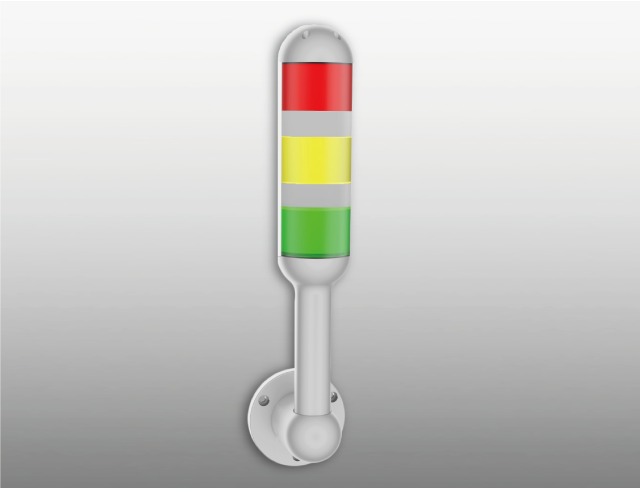

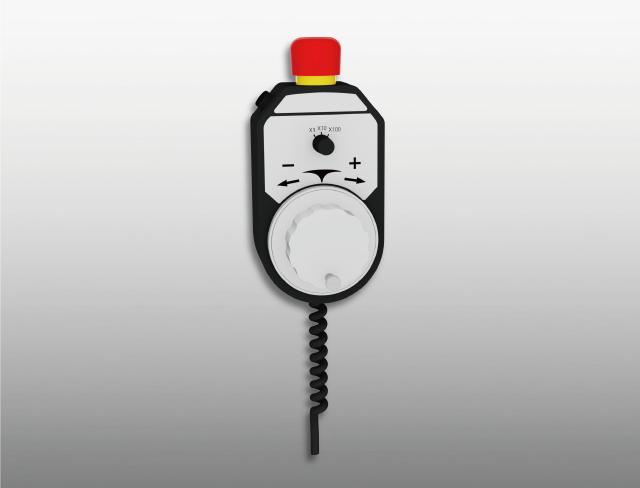

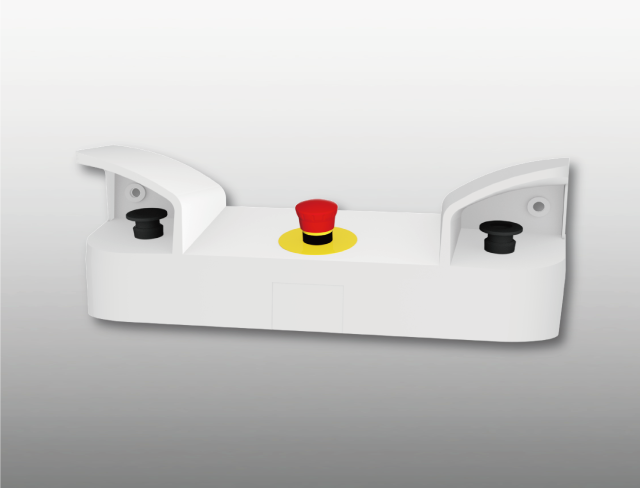

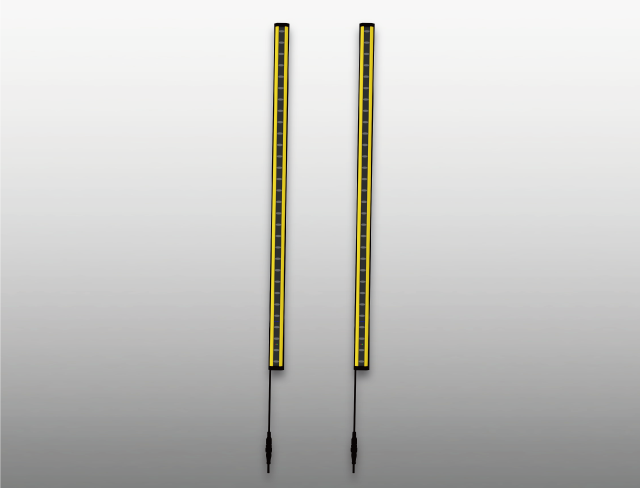

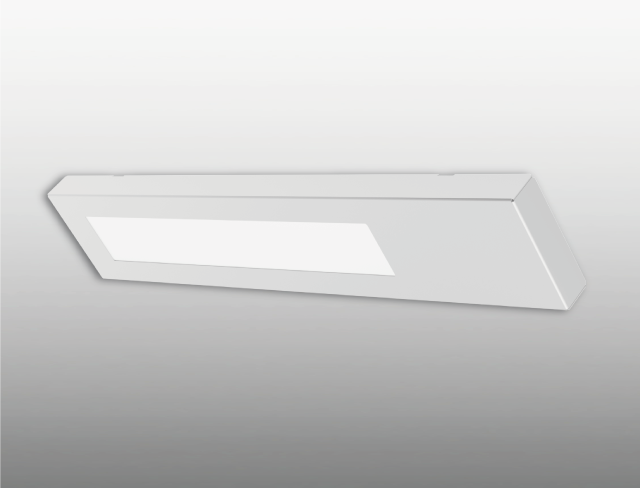

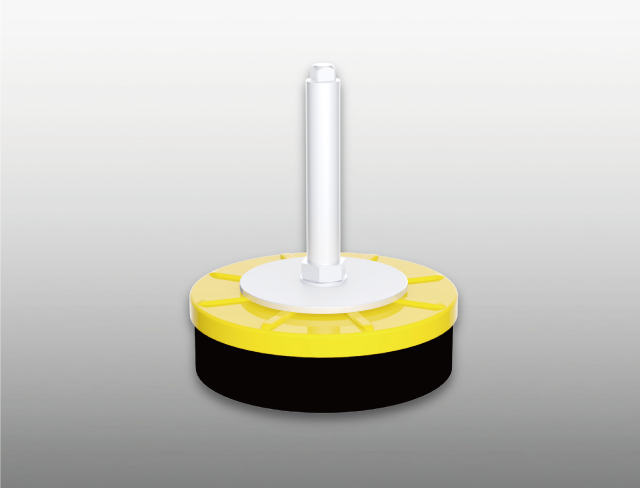

相關配件
